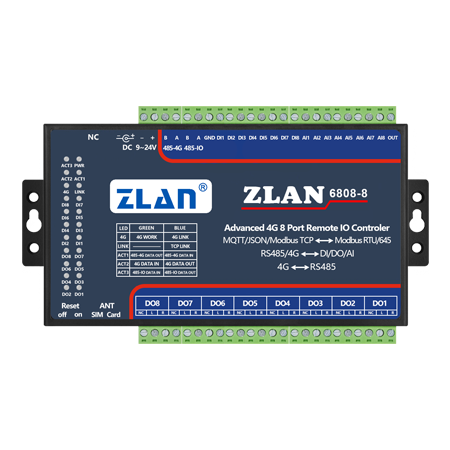

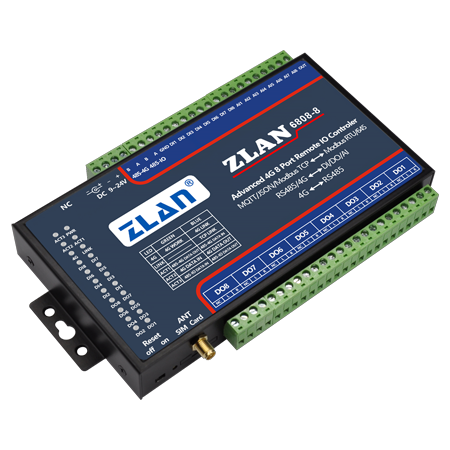

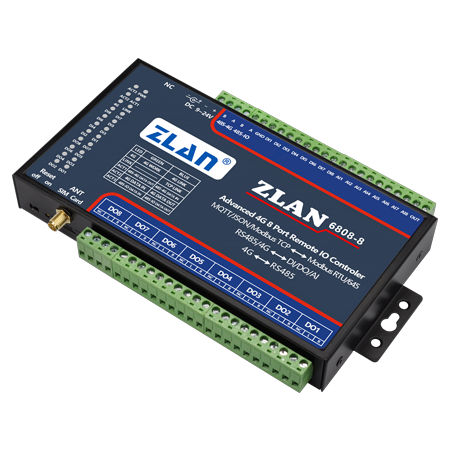

外形

• 尺寸
• L x W x H =9.2cm×19.7cm×2.5cm

串口參數

• 485-IO波特率
• 默認波特率為115200bps，通過RemoteIO軟件或指令修改

• 485-4G波特率
• 除了ZLAN6808-7為9600bps外，其它子型號都是115200bps

• 校驗位
• NONE，485-4G支持奇偶校驗

• 數據位
• 8位，485-4G支持8和7位。

• 停止位
• 1位

軟件

• 網絡協議
• Modbus TCP/MQTT/JSON/HTTP

• RS485 協議
• Modbus RTU

AI輸入形式

• 電流輸入
• 4~20mA

• 電壓輸入
• 0~5V，0~10V（需要定制）

• 電阻輸入
• 0~10K，電阻型的溫濕度傳感器等（需要定制）

功耗

• 運行穩定狀態
• 30mA @12V

• 4G撥號狀態
• 60mA@12V

• DO繼電器閉合、DI輸入閉合
• 300mA@12V

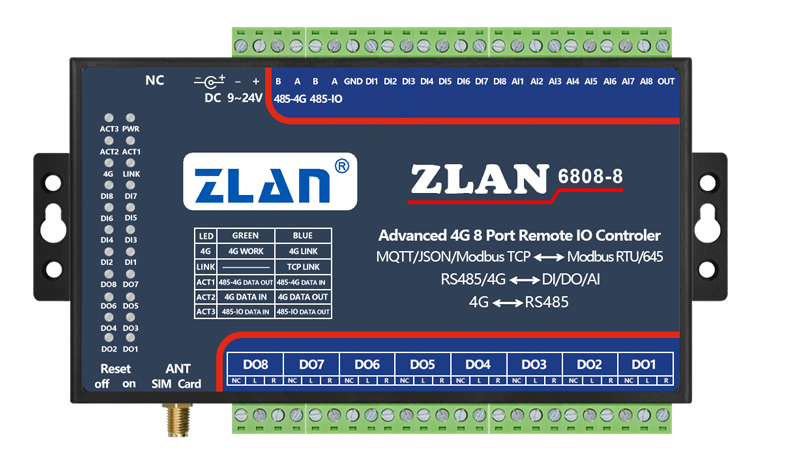

6808-8（4G CAT1）參數

• 傳輸速率
• LTE：Max 10Mbps（下行）/Max 5 Mbps（上行）GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）

• SIM卡
• 電壓：3V，1.8V；大小：大卡（小卡可以購買卡套使用）

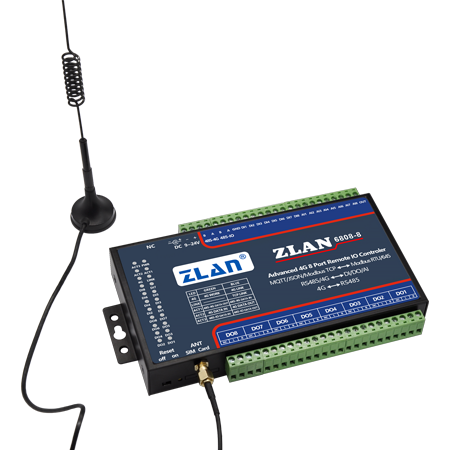

• 天線接口
• 50Ω/SMA膠棒天線或吸盤天線可選

6808-3（以太網）參數

• 以太網
• 可連接10/100M自適應以太網

6808-7（LoRa）版本參數

• 響應速度
• 9600bps默認無線配置情況下收發1個字節數據需要70毫秒

• 傳輸距離
• 室外無遮擋6km~8km，室內穿越約5個樓板

• 頻率范圍
• 410MHz~525MHz

• 無線信道
• 115個

• 接收靈敏度
• -140dbm

• 發射功率
• 20dbm

• 調制方式
• LoRa?專利調制技術

• 天線連接
• 外接SMA公頭天線，吸盤天線1米；工作頻率：490MHz

工作環境

• 工作溫度，濕度
• -40~85℃，5～95% RH

• 儲存溫度，濕度
• -45~120℃，5～95% RH
