開關量輸入輸出設備
ZLAN6808I
8路DI/DO/AI 遠程IO控制器
概述
ZLAN6808I是上海卓嵐繼ZLAN6808系列之后新推出的一款高精度強抗擾的8路遠程IO控制器。跟6808系列一樣6808I集成了8路DI（開關量輸入）、DO（繼電器輸出）以及AI（模擬量輸入，包括電壓和電流）功能。此外，ZLAN6808I也內置了串口服務器功能，允許用戶在RS485接口上輕松掛接第三方的RS485采集器和控制器。
6808I的DI支持干節點和濕節點，帶光耦隔離，同時提供高、低電平有效兩種版本，滿足不同場景的需求；DO為繼電器輸出，具有5A 250V AC或5A 30V DC的控制能力；AI輸入中的前4路支持0～5V電壓量輸入，后4路支持4~20mA電流量輸入，ADC精度為16位。并可以根據需求修改AI的屬性為5V電壓、10V電壓、電流型、電阻型等屬性。
ZLAN6808I強大的抗干擾能力確保其在各種復雜環境中都能穩定工作。DI電平以及模擬量類型的可選擇性，進一步提升了其靈活性和實用性。無論是需要精確控制的工業自動化場景，還是要求高效數據采集的監控系統，ZLAN6808I都能提供出色的性能和可靠的保障。
ZLAN6808I的通訊模式支持4G、CAT1、RS485、以太網、LoRa、Zigbee、NB。對應的子型號分別如下：
支持型號 |
通訊介質 |
網絡接口 |
支持協議 |
說明 |
ZLAN6808I-1 |
RS485 |
無 |
Modbus RTU |
僅支持RS485 |
ZLAN6808I-2 |
NB/RS485 |
NB-IoT |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-3 |
以太網 TCP UDP/RS485 |
以太網 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-5 |
4G 7模全網通/RS485 |
4G全網通 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-7 |
LoRa/RS485 |
LoRa |
Modbus RTU |
|
ZLAN6808I-8 |
4G CAT1/GPRS/RS485 |
4G CAT1 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
支持4G CAT1通訊或者2G通訊 |
ZLAN6808I-9 |
ZigBee/RS485 |
Zigbee |
Modbus RTU |
|
其中推薦的型號為：
1.6808I-8：485、4G CAT1遠程IO控制器。
2.6808I-3：485、以太網遠程IO控制器。
3.6808I-1：純485 IO控制器。
4.6808I-7：RoLa 遠程IO控制器。
功能特點
支持8路DI/DO/AI，可以遠程控制或者本地控制。
AI模擬量支持16位高精度。
同時支持串口服務器功能，實現通過網絡控制外掛的第三方RS485設備。
支持DI控制DO功能，使用一對ZLAN6808I通過4G/LoRa等通訊方式對聯后可以互相控制，使用方便。
子型號支持4G/CAT1/RS485/以太網/LoRa/NB等多種通訊介質。
支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP等多種通訊方式。
支持連接各類公有云，支持通過JSON格式上發數據和JSON格式下發控制。
豐富的指示燈：顯示DI、DO狀態，顯示網絡狀態、數據流通訊狀態等。
提供通過RS485或者TCP/IP控制演示軟件ZLVircom的IO控制器對話框或RemoteIO，可以演示對設備IO控制和AI數據采集。
可提供完整的RS485控制指令和Modbus RTU指令，方便工程師集成開發。
可以一鍵恢復出廠設置，包括波特率、站地址、通訊模組的網絡配置等。
產品規格
外形
串口參數
軟件
AI輸入形式
功耗（繼電器非吸合狀態）
6808I-8（4G CAT1）參數
6808I-3（以太網）參數
6808I-7（LoRa）版本參數
工作環境

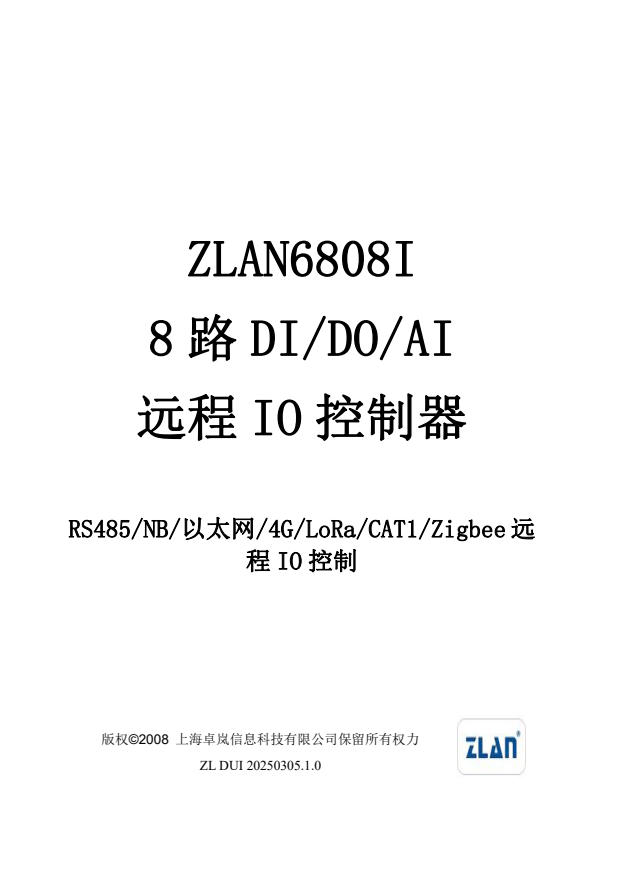

文檔下載
